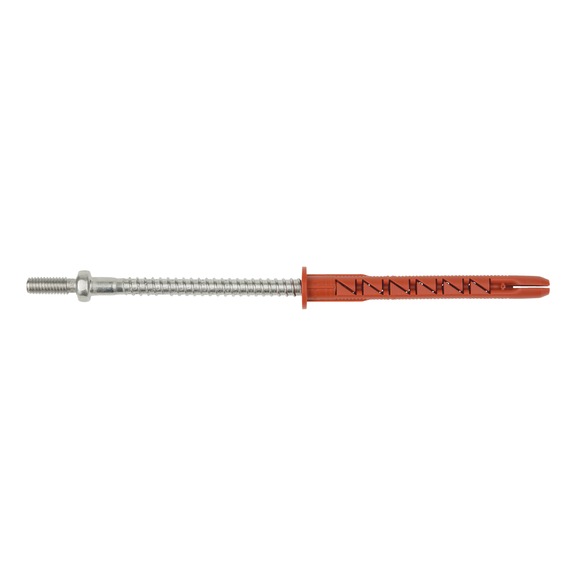

Cheville plastique pour cadre W-UR F 8

Chev. cadre plast., gouj. fil., W-UR F 8, M6, A4
ZEBRA

Art. N° 0912808303
EAN 4050382197061

Prix affichés aux clients après connexion
Cheville plastique pour cadre W-UR F 8

Art. N° 0912808303

Prix affichés aux clients après connexion
Quantité
Cdt
x 50 pcs

Exclusivement pour les professionnels

Inscrivez-vous dès maintenant pour accéder à plus de 125 000 produits !

Avec goujon fileté M6, acier inoxydable A4. Approuvé pour les charges élevées dans le béton, le béton cellulaire et la maçonnerie.

Cheville universelle pour cadre (béton, maçonnerie en briques alvéolées et pleines, béton cellulaire)



Fixation par verrouillage de force : compression du corps de la cheville contre le support lors du serrage



Montage traversant



Mise sous charge immédiate, pas de délai d'attente



Faible mouvement du corps de la cheville


  • Faible couple de vissage de la vis pour cheville

  • "Légère" expansion de la cheville


2 profondeurs d'ancrage (hnom = 50 + 70 mm)



Expansion dans quatre directions – capacité de charge élevée



Transfert de charge optimisé dans les matériaux pleins et creux


Transfert de charge uniforme et réparti sur toute la zone d'expansion de la cheville



La géométrie intérieure de la cheville évite toute expansion prématurée lors de la mise en œuvre



Faible charge de travail de montage


Corps de la cheville avec vis spéciale pré-montée



Ne nécessite pas de rondelle en U additionnelle et évite toute corrosion par contact

Homologation
  • W-UR 8, W-UR F 8 (acier zingué, acier inoxydable) : Avis technique général Z-21.2-1838

  • W-UR 8 et W-UR F 8 (acier zingué, acier inoxydable) : Agrément technique européen ATE-08/0190

  • Corps de la cheville en polyamide de qualité supérieure

  • Résistance au feu W-UR 8 : Béton : Traction et cisaillement, R30, R60, R90, R120 (selon le Rapport technique TR 020). Traction dans la maçonnerie : F30 (briques calcaires pleines, briques pleines, briques calcaires creuses). Cisaillement : F30, F60, F90, F120 (briques alvéolées, briques calcaires creuses, briques pleines, béton cellulaire)
Indication
  • Dans les briques et matériaux creux, percer sans percussion

  • Pour la réalisation de fixations dans la tuile pleine et la brique calcaire pleine, étant donné la grande diversité des briques existant sur le marché, nous vous conseillons de réaliser des tests d'arrachement au préalable.

  • La poussière de perçage doit être évacuée du trou de perçage
Informations produit

 Fiches de données de sécurité(X)

Données CAD (accessible seulement après la connexion)

 Certificats/ Documents

 |

 |

Domaine d'application

Cette cheville bénéficie d'un agrément technique européen pour des systèmes de fixation multiple pour application non structurale (p. ex. façades, plafonds suspendus, etc.)


W-UR, W-UR F peuvent être fixées dans les supports d'ancrage suivants : Béton standard, maçonnerie (briques pleines, briques calcaires pleines, briques alvéolées, briques calcaires creuses, blocs de béton léger creux, briques pleines et blocs pleins de béton léger, briques de béton, béton cellulaire), plafonds en briques, dalles alvéolaires en béton précontraint, béton cellulaire renforcé, plaques de plâtre


Températures de mise en œuvre :


Température du support d'ancrage : >= -40 °C


Température du corps de la cheville : >= 0 °C



La vis en acier inoxydable peut être utilisée en extérieur, dans les atmosphères industrielles et les zones côtières


Adaptée pour la fixation de supports en métal, rails en métal, plafonds suspendus, conduits de câbles, supports d'angle, profils, etc.

Diamètre

8 mm

Longueur (l)

80 mm

Diamètre de perçage (d0)

8 mm

Diamètre de passage dans la pièce à fixer (df)

8.5 mm

Épaisseur à fixer (tfix1)

30 mm

Matière de la vis

Acier inoxydable A4

Homologation

ETA-08/0190
