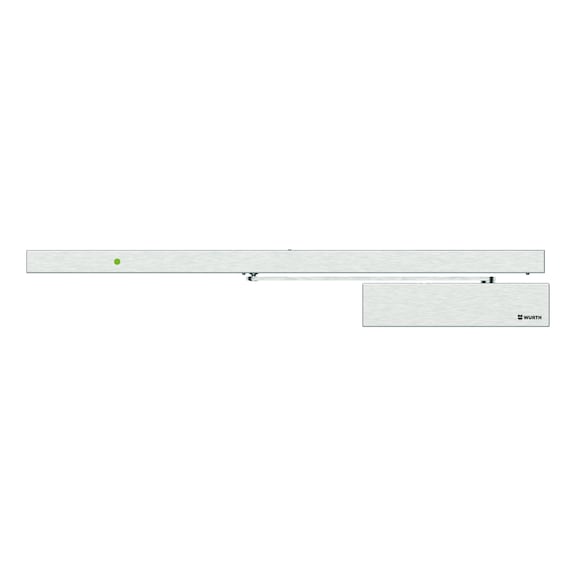

Elektromagnetische Feststellanlage einflügelig mit GTS 640 und integriertem Rauchmelder

EFR-Anlage mit GTS 640 + integrierter RSZ
FESTSTLANLG-EFR-GTS640-DIN/R-(A2-DESIGN)

Art.-Nr. 0688003615
EAN 4061975572615
Alle Ausführungen

Preisanzeige für Kunden nach Anmeldung
Elektromagnetische Feststellanlage einflügelig mit GTS 640 und integriertem Rauchmelder

Art.-Nr. 0688003615

Preisanzeige für Kunden nach Anmeldung
Anzahl
VE
x 1 St.

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Hält sicher eine Tür bis 1250 mm offen und erfüllt die Anforderungen der Barrierefreiheit nach Spec 18040 und DIN SPEC 1104

Die Anlage entspricht den neuesten Prüfgrundlagen


  • Abschaltezeit der Magnete bei Alarm min. 3 Sek.

  • Überdrückbarkeit der Anlage/ Tür, einstellbar auf unter 80 N (bei Einsatz ohne Handtaster)

  • Leitungsüberwachung der Deckenmelder und Handtaster


Alle elektronische Komponente in der Gleitschiene sind werkseitig fertig vormontiert, verdrahtet und die Baugruppen geprüft


  • Dadurch schnellere und Fehlerfreie Montage

  • Rauchmelder mit Verschmutzungsanzeige und automatischer Kalibrierung zur Vermeidung von Fehlalarm


Schnelle Befestigung der Gleitschiene durch nur zwei Schrauben


  • Gleiches Bohrbild wie bei den Gleitschienen der Türschließer


Leichtes verlegen des Anschlusskabels durch in der Gleitschiene integriertem Kabelkanal

Hinweis

Der Betreiber der Anlagen ist verpflichtet, die Anlage nach Erstinstallation in Betrieb zu nehmen, die ersten 12 Monate monatlich zu prüfen, danach wenn keine Funktionsmängel vorliegen alle 3 Monate und einmal jährlich zu warten. Die Fa. Würth bietet hierfür über die Akademie entsprechende Seminare an.



Lieferzeit ca. 10 Arbeitstage.

Anwendungsgebiet
Klassifizierungsschlüssel nach DIN EN 1154: 1996 + A1:2002
3/482 - 5114

Maßangaben unverbindlich. Technische Änderungen vorbehalten.

Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente

 |

 |

Anwendungsgebiet

Eine Feststellanlage ist eine Einrichtung, die dem elektrischen Offenhalten von Brandschutzabschlüssen dient. Der Türflügel kann damit so lange in der Offenstellung arretiert werden, bis diese entsprechend manuell oder im Brandfall bzw. bei Stromausfall über den Rauchmelder ausgelöst wird und die Tür schließt. Für einflügelige Feuerschutz-, Rauchschutz- und Paniktüren aus Metall oder Holz.

Einsatzbereich

Feststellanlage, Objektbereich, Privatbereich

Geeignet für

Feuerschutztüren, Rauchschutztüren, Paniktüren

Passend für Anzahl Türen

1

Brandschutzgeprüft

Ja

Geeignet für barrierefreies Bauen nach DIN 18040

Ja

Farbe

Edelstahl matt

Farbe Gleitschiene

Edelstahl matt

Glanzgrad

Matt

Geeignet für Türbreite min./max.

850-1250 mm

DIN-Richtung

DIN R

Montagevariante

Bandseite: Normalmontage, Mit Montagegrundplatte

Öffnungswinkel

170 Grad

Türschließergröße min./max.

2-5

Werkstoff

Aluminium/ Edelstahl/ Kunststoff/ Stahl

Oberfläche

Lackiert

Oberfläche Körper

Lackiert

Oberfläche Schiene

Lackiert

Geeignet für Türstärke min./max.

40-120 mm

Feststellbereich

80° - 130°

Schließgeschwindigkeit

Stufenlos einstellbar über Ventil 170° - 0° Bandseite Normalmontage

Schließverzögerung

Stufenlos einstellbar über Ventil 120° - 70° Bandseite Normalmontage

Endschlag

Stufenlos einstellbar über Ventil 10° - 0°

Öffnungsdämpfung

Ab 70° stufenlos einstellbar

Temperatureinsatzbereich min./max.

-15 bis 40 °C

Nennspannung

230 V/AC

Normen

EN 1154:1996 + A1:2002, EN 1155:1997 + A1:2002, EN 16034, EN 16035, DIN 18040-1, DIN 18040-2, DIN SPEC 1104

EG Konformitätserklärung (CE)

Ja

EPD-Umweltdeklaration

Ja

Bauprodukt

Ja

Lieferumfang

1 x Türschließer, 1x Montagegrundplatte, 1x Gleitschiene mit elektromagnetischer Feststellung und integrierter Rauchschaltzentrale, 1x Gleitschienenarm, 1 x Befestigungsmaterial und Montageanleitung
