Fix Max^® Gewinde Anker – BS100

Name: Fix Max ® Gewinde Anker – BS100
Brand: Würth
SKU: 0479016065

Absturzsicherende Befestigung am Fensterrahmen
FEMNTG-WINDOW-FIX-MAX-M16X65

Art.-Nr. 0479016065

EAN 4065746602167

Alle Ausführungen

Ähnliche Produkte

Preisanzeige für Kunden nach Anmeldung

Fix Max^® Gewinde Anker – BS100

Art.-Nr. 0479016065

Preisanzeige für Kunden nach Anmeldung

Anzahl

x 20 St.

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Anmelden/Registrieren
Kundenservice anrufen:

Absturzsicherende Befestigung für Rahmenprofile aus Kunststoff, Aluminium, Holz und Holz-Aluminium

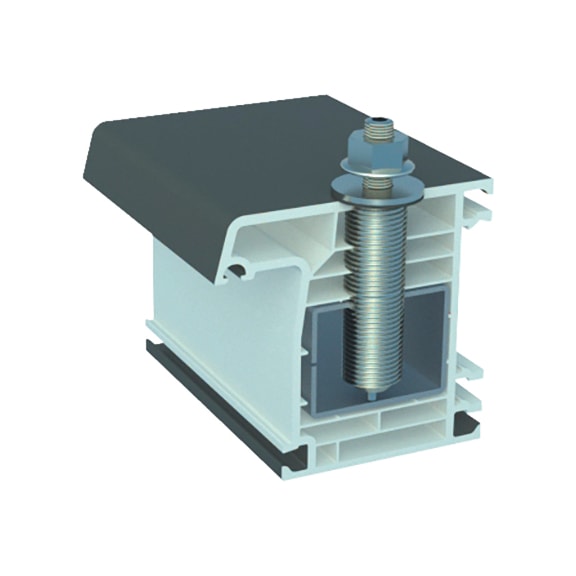

Der Fix Max^® Gewinde Anker - BS100 ist eine M16-Gewindestange aus nicht rostendem Stahl mit Innensechskant und Innengewinde M8 zur Befestigung von absturzsicheren Bauprodukten an allen gängigen Fensterrahmenprofilen.

Durch die allgemeine bauaufsichtliche Zulassung, sowie allgemeinen Bauartgenehmigung abZ/aBG Z-14.4-884 ist der BS100 der erste Befestiger der innerhalb der, in der abZ/aBG Z-14.4-884 beschriebenen Grenzen, die Verwendbarkeit zur Erfüllung der bauaufsichtlichen Anforderungen nachweist.

Einfache und schnelle Montage der Befestigungssysteme

Werkseitige Montage am Fensterelement möglich

Die Montage kann mit wenigen Befestigungen erfolgen

Hinweis

Bei der Planung und Bemessung beachten Sie bitte die Daten der Zulassung Z-14.4-884

Anwendungsgebiet

BS100 Aluminiumprofil Gealan

BS100 Kunststoff

BS100 Explosionszeichnungl

BS100 im Holz Alu Profil 3

BS100 Holz-Alu profil

BS100 Kunststoff

BS100 im Holzprofil mit BG007

BS100 Holzprofil

BS100 im Holzprofil

BS100 im KS Internorm

BS100 im KS mit ABS

BS100 im KS mit BG007

BS100 im KS mit BG015

Kunststoffprofil mit Rollladenführung

Explosionszeichnung

Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente

Anleitung

1. Bohrpunkt am Profil anzeichnen

2. Bohrung setzen (HSS-Bohrer Durchmesser je nach Stahlarmierung)

3. Gewinde einschneiden mit Hilfe eines M16 Gewindebohrer

4. Fix Max^® Gewinde Anker - BS100 eindrehen

5. Gewindebolzen/-stift handfest eindrehen


Länge	65 mm
Werkstoff	Edelstahl A2, 1.4301

Erforderliches Zubehör:

Produkt

Beschreibung

Anzahl

Preis
/VE

Spiralbohrer HSS DIN 338 Typ RN 118°

BO-SPRL-MET-DIN338-HSS-D14,5MM

Art.-Nr. 0625145

Der preiswerte, robuste Montagebohrer für Anwendungen in Stahl bis 1000 N/mm² Festigkeit.

x 1 St.

Spiralbohrer HSS DIN 338 Typ RN 118°

BO-SPRL-MET-DIN338-HSS-D17,0MM

Art.-Nr. 0625170

Der preiswerte, robuste Montagebohrer für Anwendungen in Stahl bis 1000 N/mm² Festigkeit.

x 1 St.

Spiralbohrer HSS DIN 338 Typ RN 118°

BO-SPRL-MET-DIN338-HSS-D14,0MM

Art.-Nr. 0625140

Der preiswerte, robuste Montagebohrer für Anwendungen in Stahl bis 1000 N/mm² Festigkeit.

x 1 St.

Spiralbohrer HSS DIN 338 Typ RN 118°

BO-SPRL-MET-DIN338-HSS-D15,0MM

Art.-Nr. 0625150

Der preiswerte, robuste Montagebohrer für Anwendungen in Stahl bis 1000 N/mm² Festigkeit.

x 1 St.
