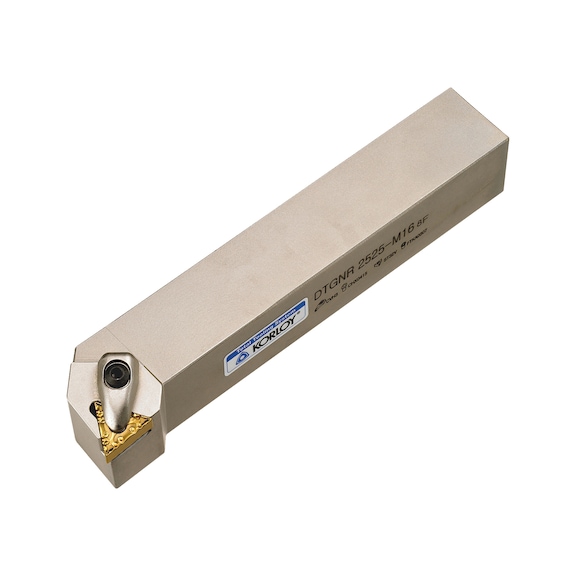

ISO-Klemmhalter mit D-Klemmsystem für TN Wendeschneidplatten

Name: ISO-Klemmhalter mit D-Klemmsystem für TN Wendeschneidplatten
Brand: Würth
SKU: 5445051111

Klemmhalter ISO D-Klemmsystem TN
KLEHALT-DTGNR2525-M22

Art.-Nr. 5445051111

EAN 4065746358583

Alle Ausführungen

Ähnliche Produkte

Preisanzeige für Kunden nach Anmeldung

ISO-Klemmhalter mit D-Klemmsystem für TN Wendeschneidplatten

Art.-Nr. 5445051111

Preisanzeige für Kunden nach Anmeldung

Anzahl

x 1 St.

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Anmelden/Registrieren
Kundenservice anrufen:

Zur Außenbearbeitung mit TN Wendeschneidplatten

Stabile Klemmung mit Doppelklemmsystem (ISO D)

Hervorragende Präzision bei der Bearbeitung dank der speziell konstruierten Klemme, auch bei schwierigen Bearbeitungsbedingungen

Einfache Handhabung dank nur einer Klemmschraube

Drehhalter aus Stahl, oberflächenveredelt für maximale Haltbarkeit

Hinweis

DTFN zum Plandrehen

DTGN zum Längsdrehen

DTJN zum Längs-, Plandrehen und Kopieren

Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente


ISO-Code Klemmhalter Außenbearbeitung	DTGNR2525-M22
Geeignet für Wendeschneidplatten	TN.. 2204..
Klemmsystem	D
Schafthöhe (H)	25 mm
Schaftbreite (W)	25 mm
Länge (L)	150 mm
Programmiermaß (S)	32 mm
Schneidkantenhöhe (h)	25 mm
Kopflänge (l)	32,6 mm
Anstellwinkel	90 Grad
Werkzeugausführung	Rechts
DIN	4983
Schneidkantenlänge ISO	22

Ergänzendes Zubehör:

Produkt

Beschreibung

Anzahl

Preis
/VE

Winkelschraubendreher Innensechskant kurze Ausführung

WNKLSHRDRH-IN6KT-KURZ-3X66

ZEBRA

Art.-Nr. 071531 38

Short version

Feder für ISO D-Klemmsystem

ZB-FEDER-ISO-D-KLESYS-SPR0714

Art.-Nr. 5445091202

Zur Schwingungsdämpfung

x 5 St.

Klemme für ISO D-Klemmsystem

ZB-KLEMME-ISO-D-KLESYS-CVH4

Art.-Nr. 5445091303

Zur Befestigung der Wendeschneidplatte

x 2 St.

Klemmschraube für ISO D-Klemmsystem

ZB-KLEMMSCHRAUBE-ISO-D-KLESYS-CHX0518

Art.-Nr. 5445091402

Zur Befestigung der Klemme

x 5 St.

Lagenschraube für ISO D-Klemmsystem

ZB-LAGENSCHRAUBE-ISO-D-KLESYS-FTKA0410

Art.-Nr. 5445091502

Zur Befestigung der Zwischenlage

x 5 St.

Zwischenlage für ISO D-Klemmsystem

ZB-ZWISCHENLAGE-ISO-D-KLESYS-ST44V

Art.-Nr. 5445091714

Zur Justierung der Wendeschneidplatte

x 10 St.
