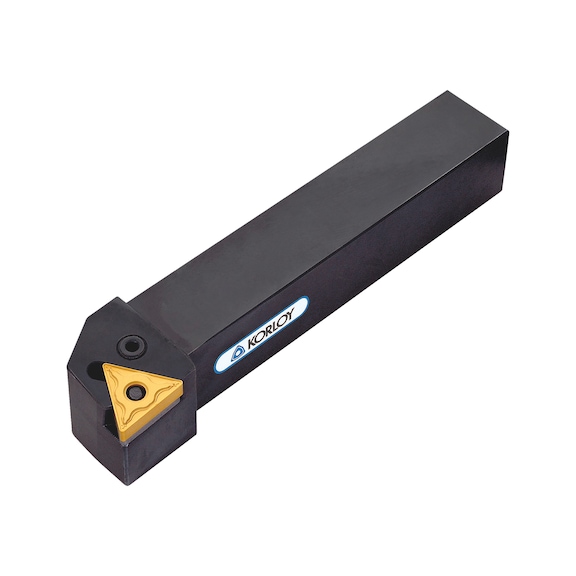

ISO-Klemmhalter mit P-Klemmsystem für TN Wendeschneidplatten - KLEHALT-PTGNR1616-H16

ISO-Klemmhalter mit P-Klemmsystem für TN Wendeschneidplatten - KLEHALT-PTGNR1616-H16 - 1

ISO-Klemmhalter mit P-Klemmsystem für TN Wendeschneidplatten

Name: ISO-Klemmhalter mit P-Klemmsystem für TN Wendeschneidplatten
Brand: Würth
SKU: 5445051220

Klemmhalter ISO P-Klemmsystem TN
KLEHALT-PTGNR1616-H16

Art.-Nr. 5445051220

EAN 4065746347600

Alle Ausführungen

Ähnliche Produkte

Preisanzeige für Kunden nach Anmeldung

ISO-Klemmhalter mit P-Klemmsystem für TN Wendeschneidplatten

Art.-Nr. 5445051220

Preisanzeige für Kunden nach Anmeldung

Anzahl

x 1 St.

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Anmelden/Registrieren
Kundenservice anrufen:

Zur Außenbearbeitung mit TN Wendeschneidplatten

Einfache Klemmung mit Kniehebelklemmsystem (ISO P)

Optimales Design für ideale Spanabfuhr

Schneller Wechsel der Wendeschneidplatte

Drehhalter aus Stahl, oberflächenveredelt für maximale Haltbarkeit

Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente

Anwendungsgebiet

PTFN zum Plandrehen

PTGN zum Längsdrehen

PTTN zum Längsdrehen und Anfasen


ISO-Code Klemmhalter Außenbearbeitung	PTGNR1616-H16
Geeignet für Wendeschneidplatten	TN.. 1604..
Klemmsystem	P
Schafthöhe (H)	16 mm
Schaftbreite (W)	16 mm
Länge (L)	100 mm
Programmiermaß (S)	20 mm
Schneidkantenhöhe (h)	16 mm
Kopflänge (l)	20 mm
Anstellwinkel	90 Grad
Werkzeugausführung	Rechts
DIN	4983
Schneidkantenlänge ISO	16

Ergänzendes Zubehör:

Produkt

Beschreibung

Anzahl

Preis
/VE

Kniehebel für ISO P-Klemmsystem

ZB-KNIEHEBEL-ISO-P-KLESYS-LV3

Art.-Nr. 5445092101

Zur Befestigung der Wendeschneidplatte

x 5 St.

Rohrstift für ISO P-Klemmsystem

ZB-ROHRSTIFT-ISO-P-KLESYS-SP3

Art.-Nr. 5445092201

Zur Befestigung der Zwischenlage

x 5 St.

Rohrstift-Dorn für ISO P-Klemmsystem

ZB-ROHRSTIFT-DORN-ISO-P-KLESYS-LSPS3

Art.-Nr. 5445092301

Zur Fixierung des Rohrstifts

x 5 St.

Schraube für ISO P-Klemmsystem

ZB-SCHRAUBE-ISO-P-KLESYS-VHX0617

Art.-Nr. 5445092501

Zur Befestigung des Kniehebels

x 5 St.

Winkelschraubendreher Innensechskant kurze Ausführung

WNKLSHRDRH-IN6KT-KURZ-2,5X58,5

ZEBRA

Art.-Nr. 071531 37

Short version

Zwischenlage für ISO P-Klemmsystem

ZB-ZWISCHENLAGE-ISO-P-KLESYS-ST317

Art.-Nr. 5445092620

Zur Justierung der Wendeschneidplatte

x 10 St.
