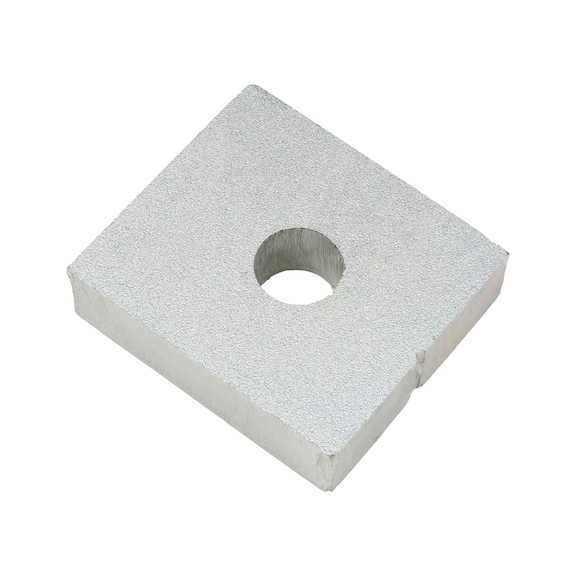

Plaque de pression pour tirant HTA - TENSANCPLT-F.AIRTGT-HTA-79X70X20MM

Plaque de pression pour tirant HTA - TENSANCPLT-F.AIRTGT-HTA-79X70X20MM - 1

Plaque de pression pour tirant HTA

Name: Plaque de pression pour tirant HTA
Brand: Würth
SKU: 5392000107

Plaque de tirant HTA

Art. N° 5392000107

EAN 4053479553863

Toutes les versions

Prix affichés aux clients après connexion

Plaque de pression pour tirant HTA

Art. N° 5392000107

Prix affichés aux clients après connexion

Quantité

Cdt

Exclusivement pour les professionnels

Inscrivez-vous dès maintenant pour accéder à plus de 125 000 produits !

Se connecter/S'inscrire
Appeler le service client :

Pour augmenter la résistance à la tension du tirant HTA

Plaque en acier zingué sur tous les côtés (S355 MC + Fe Zn 12c) conformément à la norme EN 10025-2:2004

Application dans les classes d'utilisation 1 et 2 selon EN 1995:2013

Homologation

Marquage CE conformément à l'agrément technique européen ATE-14/0274

Remarques :
Utiliser des pointes d'ancrage Würth ou des vis de suspension pour solive ASSY 3.0 conformes à la norme EN 14592 ou à l'ATE 11/0190 comme fixations. Les capacités de charge indiquées concernent le bois tendre d'une densité caractéristique ρ_k ≥ 350 kg/m³. Valeur de conception de la capacité de charge d'une fixation : F_VM,Rd = k_mod/g_M = F_1,Rk avec g_M = 1,3 Valeur de conception de la capacité de charge acier du tirant : F_S,Rd = F_S,Rk/g_M2 avec g_M2 = 1,25 Valeur de conception de la capacité de charge totale : F_1,Rd = min {n x F_VM,Rd ; F_S,Rd} avec n = nombre de clous La valeur de conception de la force de traction du boulon d'ancrage F_B,Ed doit être calculée à partir de la force de traction d'un tirant F_Ed. Il convient de respecter les distances minimales entre les fixations pour les assemblages tôle d'acier/bois conformément à la norme EN 1995-1-1. Les valeurs indiquées ont été calculées sur la base d'une couche intermédiaire inamovible conformément au rapport Blass/Laskewitz "Capacité de charge des raccords à fixations de type axe et couches intermédiaires".

Informations produit

Catalogue Würth

Afficher plus...

Fiches de données de sécurité(X)

Certificats/ Documents

Afficher plus...

Domaine d'application

Pour augmenter la résistance à la tension du tirant HTA pour supports d'ancrage, poutres de toit, constructions à ossature bois ou éléments en bois massif.


Longueur x largeur x hauteur	79 x 70 x 20 mm
Diamètre du trou	21 mm
Nombre de trous	1 PCS
Poids	800 g
Finition	Galvanisé
Matière	Acier / acier
Standard de matériau	EN 10025- 2:2004
Homologation	ETA-14/0274

Capacité de charge caractéristique et valeur de conception de la capacité de charge ("courte") dans le boîtier de charge F1 pour tirant Würth HTA, conforme à l'ATE 14/0274
Type	Format en mm	Rondelle en U/socle	KLED	Capacité de charge par fixation (pointe d'ancrage ou vis de suspension pour solive en mm) en kN							Capacité de charge acier en kN	Coefficient kt
HTA	Format en mm	Rondelle en U/socle	KLED		4x40	4x50	4x60	5x35	5x40	5x50	Capacité de charge acier en kN	Coefficient kt
	Lx60x60x3.0	Rondelle en U 30x3 mm	char.	F_VM,Rk =	1,59	1,87	1,93	1,88	2,10	2,29	F_S,Rk =35,0	3,79
	Lx60x60x3.0	Rondelle en U 30x3 mm	Courte	F_VM,Rd =	1,10	1,30	1,34	1,30	1,46	1,59	F_S,Rd =28,0	3,79
	Lx60x60x3.0	Socle 10 mm	char.	F_VM,Rk =	1,59	1,87	1,93	1,88	2,10	2,29	F_S,Rk =45,0	3,79
	Lx60x60x3.0	Socle 10 mm	Courte	F_VM,Rd =	1,10	1,30	1,34	1,30	1,46	1,59	F_S,Rd =36,0	3,79
	Lx80x80x3.0	Rondelle en U 37x3 mm Socle 20 mm	char.	F_VM,Rk =	1,59	1,87	1,93	1,88	2,10	2,29	F_S,Rk =60,0	2,63
	Lx80x80x3.0	Rondelle en U 37x3 mm Socle 20 mm	Courte	F_VM,Rd =	1,10	1,30	1,34	1,30	1,46	1,59	F_S,Rd =48,0	2,63
Force de traction du boulon d'ancrage : F_B,Ed = kt x F_Ed

Nombre de fixations requis pour HTA Lx80x80x3,0 selon le raccord entre la charge de traction FEd et le bois tendre C24
F_Ed en kN	Pointe d'ancrage Würth en mm Capacité de charge de classe 3 4x40 4x50 4x60 4x75 4x100					Vis de suspension pour solive ASSY 3.0 en mm ATE-11/0190 5x35 5x40 5x50 5x60 5x70
4	4	4	3	3	3	4	3	3	3	3
5	5	4	4	4	4	4	4	4	3	3
6	6	5	5	5	5	5	5	4	4	4
7	7	6	6	5	5	6	5	5	5	4
8	8	7	6	6	6	7	6	6	5	5
9	9	7	7	7	7	7	7	6	6	6
10	10	8	8	8	8	8	7	7	6	6
11	10	9	9	8	8	9	8	7	7	7
12	11	10	9	9	9	10	9	8	8	7
13	12	11	10	10	10	11	9	9	8	8
14	13	11	11	10	10	11	10	9	9	8
15	14	12	12	11	11	12	11	10	9	9
Le calcul des capacités de charge des fixations selon la norme DIN EN 1995-1-1 s'applique aux tôle d'acier épaisses. Les distances minimum requises entre les fixations doivent être respectées ! Les spécifications correspondent à une densité caractéristique ρ_k = 350 kg/m³ et avec un coefficient k_mod = 0,9.

Raccord de tirant/bois tendre C24 avec couche intermédiaire en panneau en bois aggloméré de 16 mm
Type	Format en mm	Rondelle en U/socle	KLED	Capacité de charge par fixation (pointe d'ancrage ou vis de suspension pour solive en mm) en kN							Capacité de charge Acier en kN	Coefficient k_t
Type	Format en mm	Rondelle en U/socle	KLED		4x40	4x50	4x60	5x35	5x40	5x50	Capacité de charge Acier en kN	Coefficient k_t
HTA	Lx60x60x3.0	Rondelle en U 30x3 mm	char.	F_VM,Rk =	1,97	2,06	2,15	2,03	2,18	2,33	F_S,Rk =35,0	3,79
	Lx60x60x3.0	Rondelle en U 30x3 mm	Courte	F_VM,Rd =	1,37	1,43	1,49	1,40	1,51	1,61	F_S,Rd =28,0	3,79
	Lx60x60x3.0	Socle 10 mm	char.	F_VM,Rk =	1,97	2,06	2,15	2,03	2,18	2,33	F_S,Rk =45,0	3,79
	Lx60x60x3.0	Socle 10 mm	Courte	F_VM,Rd =	1,37	1,43	1,49	1,40	1,51	1,61	F_S,Rd =36,0	3,79
	Lx80x80x3.0	Rondelle en U 37x3 mm Socle 20 mm	char.	F_VM,Rk =	1,97	2,06	2,15	2,03	2,18	2,33	F_S,Rk =60,0	2,63
	Lx80x80x3.0	Rondelle en U 37x3 mm Socle 20 mm	Courte	F_VM,Rd =	1,37	1,43	1,49	1,40	1,51	1,61	F_S,Rd =48,0	2,63
Force de traction du boulon d'ancrage : F_B,Ed = k_t x F_Ed

Raccord de tirant/bois tendre C24 avec couche intermédiaire en OSB de 15 mm
Type	Format en mm	Rondelle en U/socle	KLED	Capacité de charge par fixation (pointe d'ancrage ou vis de suspension pour solive en mm) en kN							Capacité de charge Acier en kN	Coefficient k_t
Type	Format en mm	Rondelle en U/socle	KLED		4x40	4x50	4x60	5x35	5x40	5x50	Capacité de charge Acier en kN	Coefficient k_t
HTA	Lx60x60x3.0	Rondelle en U 30x3 mm	char.	F_VM,Rk =	2,03	2,09	2,18	2,08	2,23	2,38	F_S,Rk =35,0	3,79
	Lx60x60x3.0	Rondelle en U 30x3 mm	Courte	F_VM,Rd =	1,41	1,45	1,51	1,44	1,54	1,65	F_S,Rd =28,0	3,79
	Lx60x60x3.0	Socle 10 mm	char.	F_VM,Rk =	2,03	2,09	2,18	2,08	2,23	2,38	F_S,Rk =45,0	3,79
	Lx60x60x3.0	Socle 10 mm	Courte	F_VM,Rd =	1,41	1,45	1,51	1,44	1,54	1,65	F_S,Rd =36,0	3,79
	Lx80x80x3.0	Rondelle en U 37x3 mm Socle 20 mm	char.	F_VM,Rk =	2,03	2,09	2,18	2,08	2,23	2,38	F_S,Rk =60,0	2,63
	Lx80x80x3.0	Rondelle en U 37x3 mm Socle 20 mm	Courte	F_VM,Rd =	1,41	1,45	1,51	1,44	1,54	1,65	F_S,Rd =48,0	2,63
Force de traction du boulon d'ancrage : F_B,Ed = k_t x F_Ed
