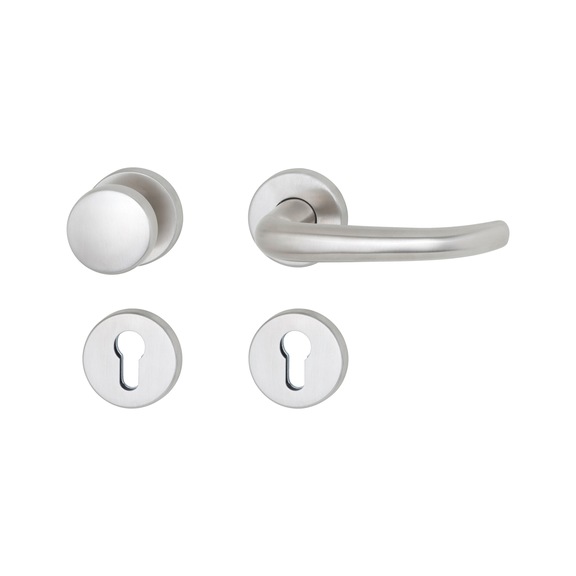

Türdrücker A 510 FS
Rosetten-Garnitur A 510 FS
TD-A2-A510/FS-WE-ROS-PZ-L/R-MATT
Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen
- Drücker und Grundrosette sind festdrehbar miteinander verbunden und sorgen so für bestmöglichen Halt
- Die durchgehende Verschraubung mit metrischen Schrauben und Stütznocken bieten einen optimalen Halt für die Rosette
Bei den Türdrückern liegt ein loser Vierkant-Vollstift oder ein Wechsel-Vollstift ■ 9 mm mit M8 oder M12 Gewinde bei.
Maßangaben unverbindlich. Technische Änderungen vorbehalten.
Datenblätter(X)
Für den Objektbereich z.B. Brandschutztüren, Paniktüren und Rauchschutztüren.
 | |
Brandschutzgeprüft | Ja |
Beschlagsausführung | Drücker/Knopf |
Geeignet für | Feuerschutztüren |
Lochung | PZ |
Entfernung (Griff-Schloss) | 72 mm |
Form Drückerlochteil | Ulmer Klinke |
Lagertechnik | Drücker fest verbunden |
Werkstoff | Edelstahl A2, 1.4301 |
Glanzgrad | Matt |
Geeignet für Türstärke min./max. | 40-65 mm |
DIN-Richtung | DIN R/L |
Normen | EN 1906, DIN 18273 |
Gebrauchskategorie | Klasse 4 |
EPD-Umweltdeklaration | Ja |
Montageart | Durchgängige Befestigung |
Vierkantgröße | 9 mm |
Wechselstift | Mit M12-Gewinderolle |
Einstecktiefe | 44 mm |
Grifflänge | 138 mm |
Durchmesser der Lagerung am Türdrücker | 17,8 mm |
Knauf/ Griffplatte/ Bügelgriff | Fest |
Knaufdurchmesser | 50 mm |
Griffhöhe inkl. Rosette/ Schild | 69 mm |
Rosettendurchmesser | 55 mm |
Rosettenstärke | 8 mm |
Nockendurchmesser | 8 mm |
Lochabstand | 38 mm |
