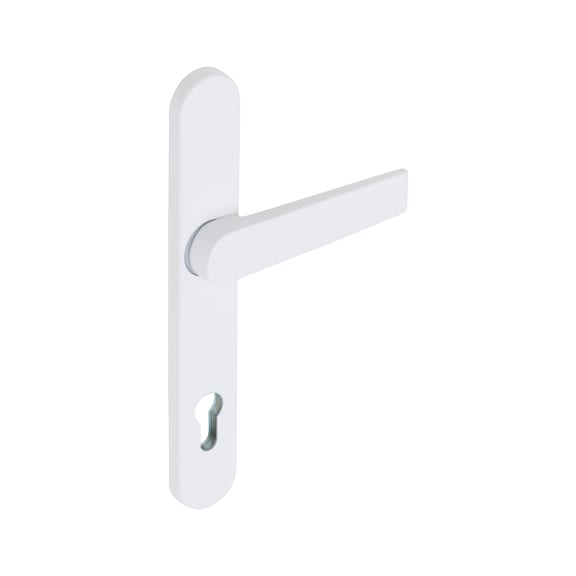

Türdrücker Flach auf Außenschild

Türdrücker AL flach auf Außenschild mit PZ-Lochung
TD-ALU-AUSSHILD-D-FLACH-PZ-92-8-216-WEIS

Art.-Nr. 0687283020

EAN 4057708383191

Alle Ausführungen

Individuelle Preisanzeige nach Anmeldung
Türdrücker Flach auf Außenschild

Art.-Nr. 0687283020

Individuelle Preisanzeige nach Anmeldung
Anzahl
VE
x 1 St.

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Die flache Form des Drückers eignet sich besonders, wenn sich auf der Außenseite z. B. ein Rollladen befindet
  • Drücker und Langschild sind fest verbunden und sorgen so für bestmöglichen Halt, die Befestigung erfolgt unsichtbar durch metrische Schrauben

  • Vielfältig kombinierbar und geringe Lagerkosten, da alle Artikel einzeln erhältlich sind

  • Die Lochteile sind ohne Umbau sofort für DIN R uns DIN L Türen verwendbar

  • Auf der Rückseite des Beschlages befindet sich ein Aufbohrschutz
Hinweis

Befestigungsmaterial, Vierkantstifte und Innendrücker müssen separat bestellt werden.

Maßangaben unverbindlich. Technische Änderungen vorbehalten.

Anwendungsgebiet

Für Rohrrahmentüren, Profiltüren, Nebeneingangstüren aus Kunststoff oder Metall.

Lochung

PZ

Einsatzbereich

Objektbereich, Privatbereich

Geeignet für

Haustüren, Profilrahmentüren, Rohrrahmentüren

Entfernung (Griff-Schloss)

92 mm

Brandschutzgeprüft

Nein

Lagertechnik

Drücker fest verbunden, Rückholmechanik

Werkstoff

Aluminium

Lochabstand

216 mm

Türschildbreite

36 mm

Farbe

Verkehrsweiß RAL 9016

Oberfläche

Pulverbeschichtet

DIN-Richtung

DIN R/L

EPD-Umweltdeklaration

Nein

Montageart

Durchgängige Befestigung

Vierkantgröße

8 mm

Einstecktiefe

25 mm

Grifflänge

127 mm

Nockendurchmesser

10 mm

Passend für Profilzylindervorstand min./max.

9-13 mm

Schildlänge

245 mm

Schildstärke

10 mm

Griffhöhe inkl. Rosette/ Schild

26 mm
