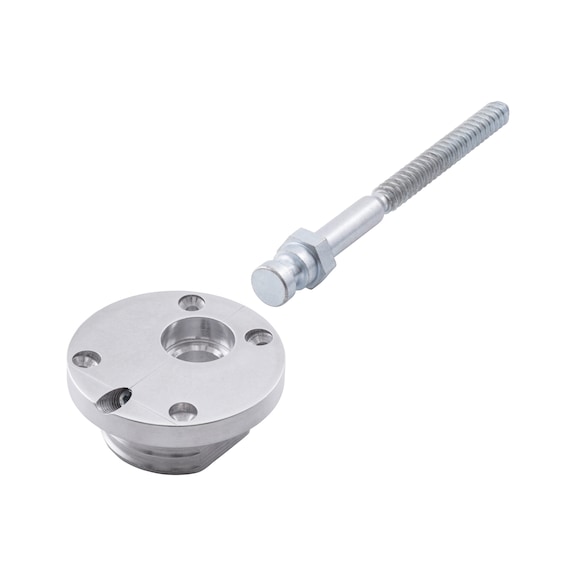

Universalverbinder Möbelbau

Name: Universalverbinder Möbelbau
Brand: Würth
SKU: 0683235303

Universalverbinder
UNIVERB-MOEBLBAU-70MM-ANKERSCHR-HOLZ-SET

Art.-Nr. 0683235303

EAN 4056807577852

Alle Ausführungen

Preisanzeige für Kunden nach Anmeldung

Universalverbinder Möbelbau

Art.-Nr. 0683235303

Preisanzeige für Kunden nach Anmeldung

Anzahl

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf mehr als 125.000 Produkte zugreifen

Anmelden/Registrieren
Kundenservice anrufen:

Unsichtbarer Schwerlastverbinder ist universell einsetzbar

Vielseitig verwendbar

Verdeckte Einbaumöglichkeit

Verbindung ist jederzeit wieder lösbar

Ermöglicht flächenbündigen Einbau

Verbinder ∅ 40 – 60 mm mit Ankerschraube 10 x 140 mm, Schlüsselweite 17

Verbinder ∅ 70 – 80 mm mit Ankerschraube 12 x 140 mm, Schlüsselweite 19

Einfache, schnelle und sichere Montage

Durch die schräg eingeschraubte Fixierschraube wird eine äußerst große Zugkraft auf den Kopf der Ankerschraube (Stahl verzinkt mit gehärtetem Ankerkopf) ausgeübt und somit das Gegenstück fest angepresst.

Hinweis

Als Richtwert wurde folgender Test durchgeführt:

Der Universalverbinder wurde als Tablarträger eingesetzt: Verbinder mit ∅ 40 mm und einer Ankerschraube für Holz 10 x 140 mm

Der Halter wurde in einer 28 mm Spanplattenwand eingebaut und die Ankerschraube in einem 50 mm dicken sowie 400 mm tiefen Bord aus Spanplatte eingeschraubt.

Die max. Tragkraft liegt bei max. 15 kg bei gleichmäßiger Gewichtsverteilung über die gesamte Bordtiefe und Länge 1000 mm. Achsabstand der Ankerschraube 700 mm.

Da es große Schwankungen in der Festigkeit der zu verwendeten Materialien gibt, empfehlen wir einen Selbsttest.

Maßangaben unverbindlich. Technische Änderungen vorbehalten!

Produktinformationen

Würth Katalog

Datenblätter(X)

Zertifikate/ Dokumente

Anwendungsgebiet

Tisch- und Bankfußbefestigung, Tablarträger, Stollenverbinder, Bettverbinder


Werkstoff	Aluminium
Oberfläche	Blank

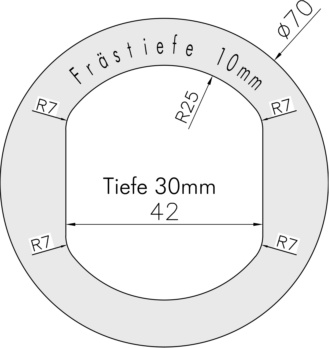

Durchmesser	70 mm
Höhe	30 mm
